做了个空气质量检测器！
工程名称：空气质量检测器与空气净化扩展部分工程作者：竹叶青

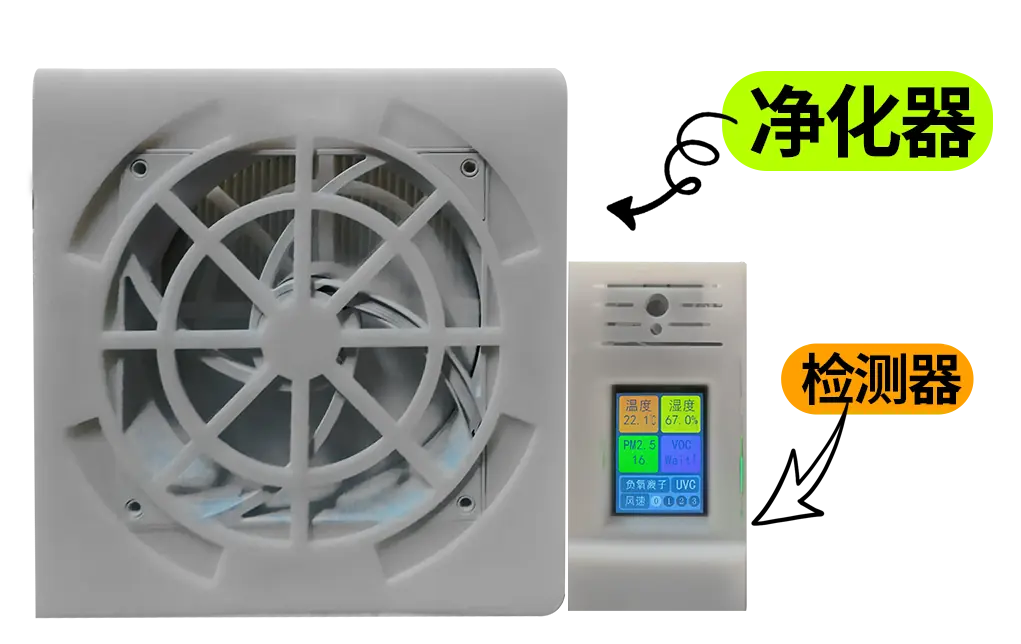

前言我做了个空气质量检测器！
然后我灵机一动，又外接了个净化器！
谁成想，使用体验，竟出乎意料的好……
01
功能&亮点
01 检测器功能
1. 能检测4种环境参数：PM2.5、温湿度、VOC(如甲醛)
2. 有触摸屏：可实时查看环境检测参数，并控制净化器(外接设备)的开启关闭
3. 支持锂电池供电，可便携使用
4. 有扩展接口，可以外接这些设备：空气净化器、甲醛传感器、CO 传感器、小型 5V 加湿器模块、多色 LED 灯组
5. 能二次开发，可玩性高：加个自动触发逻辑，检测到空气有问题，净化器就自动启动！
方法：在 LiteOS 代码中加入 “传感器数据阈值判断 + IO 自动控制” 的逻辑，并调试校准，即可实现自动触发净化模块

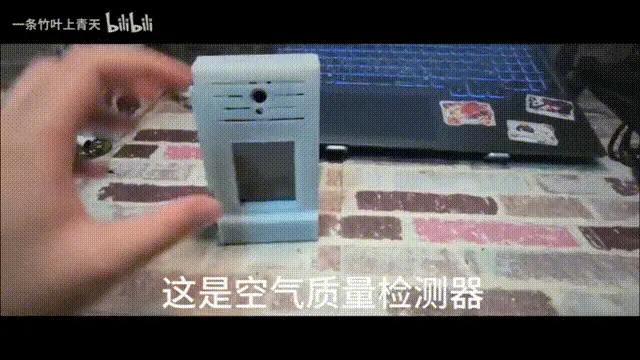

实物演示▼
02

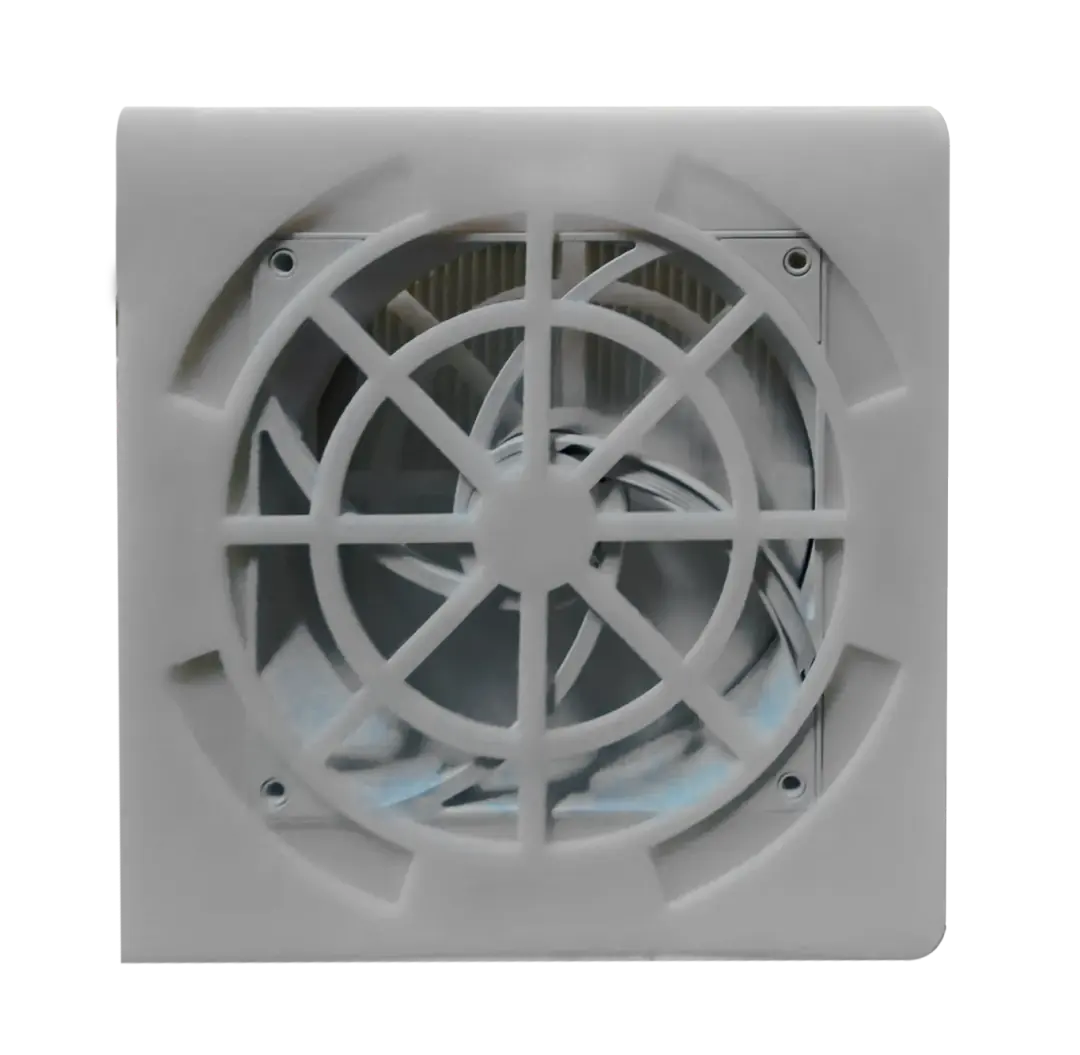

净化器功能
1. 有风扇、UVC紫外线灯、负氧离子发生器功能
2. 可改善空气质量，改善呼吸，抑菌助氧

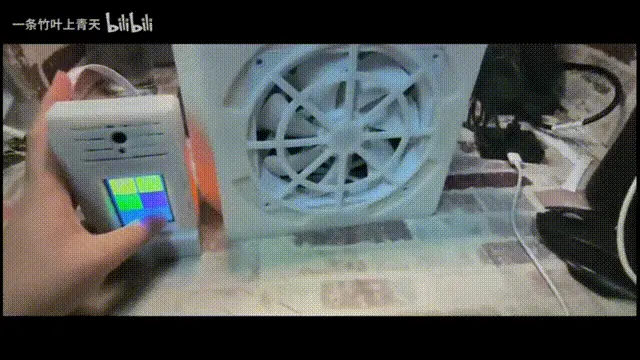

实物演示▼
小编OS：能检测日常需要的4种参数，还带净化，确实还挺实用的呢！
下面，看看它怎么设计的！
02
硬件设计方案

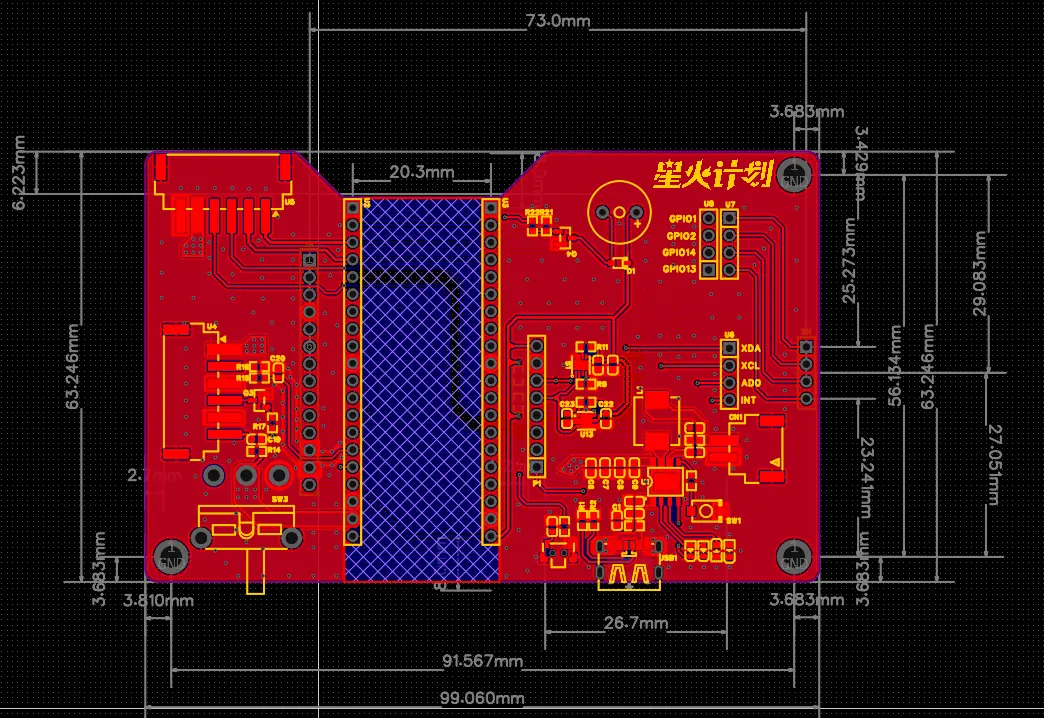

电路部分，共2块PCB：
检测器

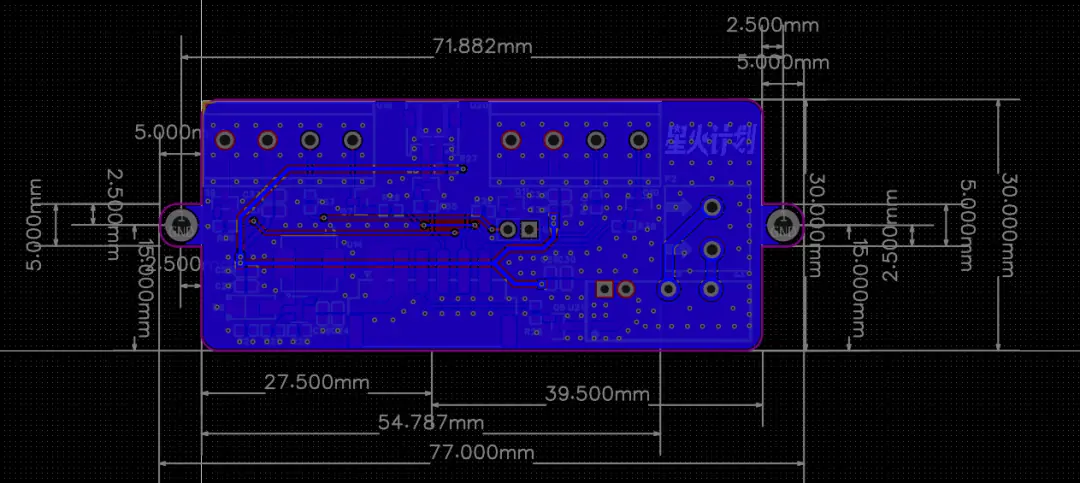

空气净化器
01

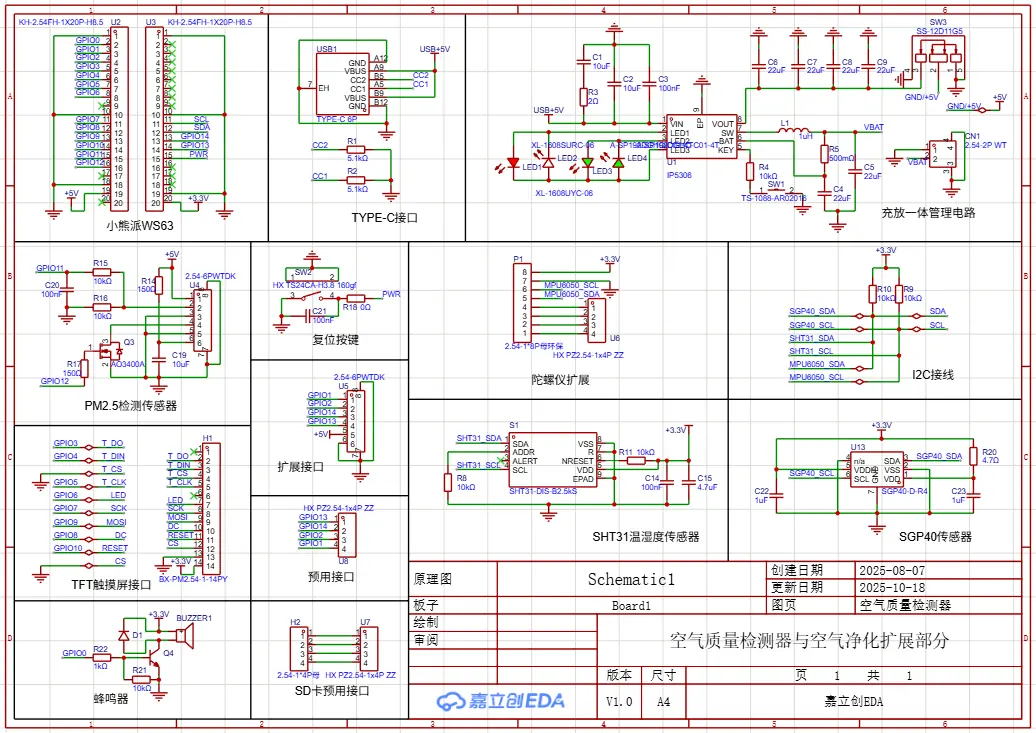

硬件参数
1. 主控：小熊派WS63
2. 电池管理电路：IP5306
3. 供电：18650锂电池
4. 空气质量检测传感器：SGP40、GP2Y1014AU、SHT31
5. 触摸屏：2.4寸电阻触摸屏模块；显示芯片ili9341；触摸芯片XP2046
6. 有蜂鸣器实现警报功能

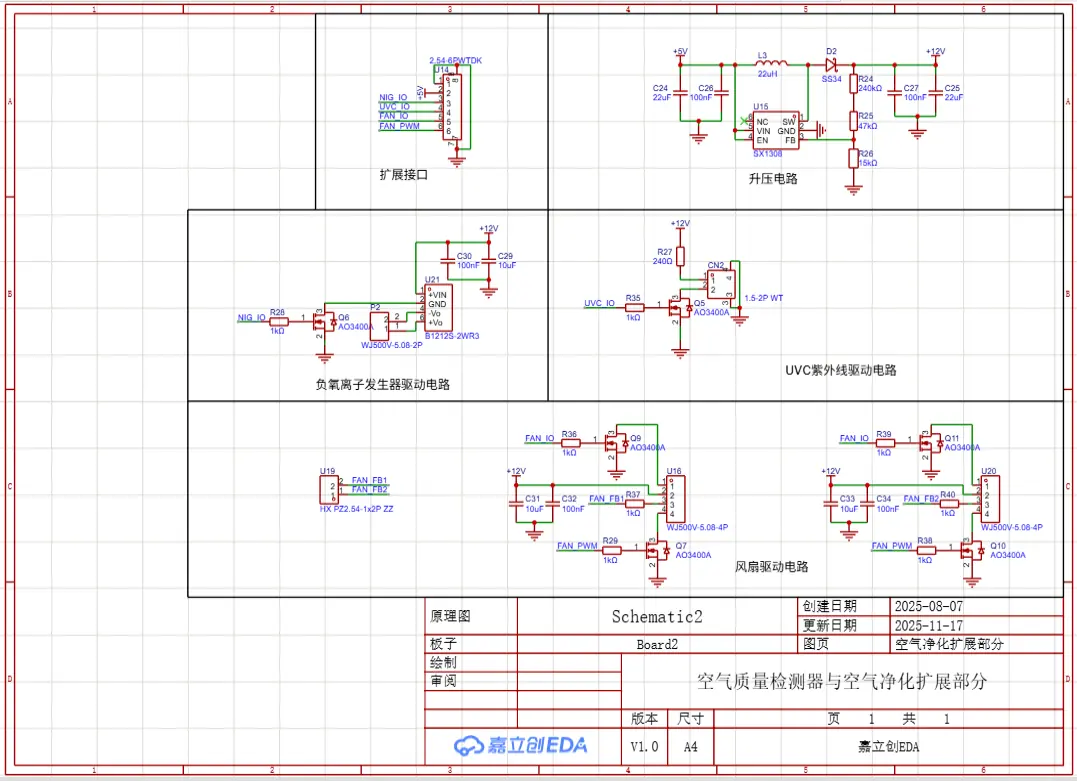

7. 空气净化扩展部分的电源隔离元件是12V转5V的，如果你的负氧离子发生器电压不符，可替换该元器件
8. 在通过开发板的 Type-C 接口连接电脑进行供电或烧录程序时，开发板上的扳动开关处于打开状态，就可以直接用电脑供电
所以，这样的设计，是如何实现净化功能的？
其实，实现极致的“净化”，主要还是依托扩展板的两个14cm的利民机箱风扇，滤芯，UVC紫外线灯……
工作原理：首先 ，通过风扇将空气吸入，通过滤芯过滤，此时UVC紫外线功能和负氧离子功能启动，空气在两个功能的加持下，穿过滤芯后，紧接着由另一端的风扇转动排出。
总结：此设计更有利于空气的循环和过滤，且比较安静。
03 软件说明此项目使用的是HiSpark Studio软件在Windows系统中开发，不是在Ubuntu系统中开发，这两者使用的SDK是不一样的。
操作系统也有所不同，一个是LiteOS一个是OpenHarmony，此项目是基于LiteOS系统开发的一定要注意。
开源网址：
